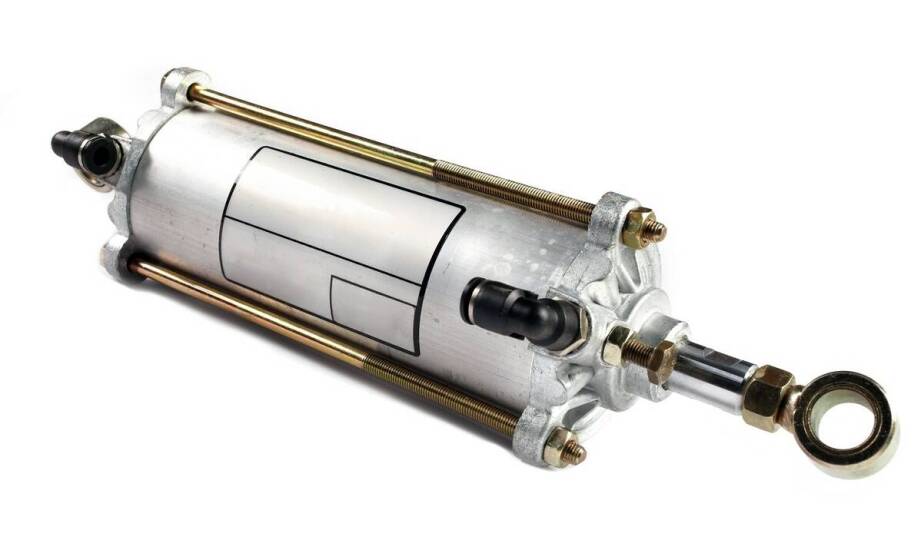

Jak dobrać siłownik teleskopowy do busa z niską zabudową i ograniczonym miejscem

Konstrukcja pojazdów dostawczych narzuca surowe ograniczenia przestrzenne przy planowaniu mechanizmów zrzutu ładunku. Ograniczona ilość miejsca pod skrzynią ładunkową wymusza stosowanie rozwiązań, które w stanie spoczynku zajmują absolutne minimum wolnej strefy. Wyzwaniem staje się zamontowanie elementu podnoszącego pakę bez ingerencji w pojemność transportową nadwozia. W takich układach surowy udźwig ustępuje miejsca innym parametrom technicznym. Główne role odgrywają odpowiedni skok roboczy, właściwa liczba sekcji oraz precyzyjna geometria ruchu podczas całego cyklu pracy.

Geometria zabudowy a parametry mechanizmu podnoszącego

Podstawowym kryterium determinującym wybór komponentów hydraulicznych jest dostępna przestrzeń montażowa. Niska zabudowa pojazdów dostawczych sprawia, że dopuszczalna wysokość elementu w pozycji schowanej rzadko przekracza 35 centymetrów. Mechanizm musi całkowicie zmieścić się między ramą podwozia a spodem skrzyni ładunkowej, co eliminuje standardowe rozwiązania przemysłowe. Długość samej paki, wynosząca zazwyczaj od 3 do 3,5 metra, bezpośrednio narzuca wymagany skok roboczy. Wartości te mieszczą się najczęściej w przedziale od 700 do 1200 milimetrów. Zależność między pojemnością cylindra a parametrami zasilania odgrywa tu ogromną rolę. Pompa układu musi dostarczyć odpowiednią objętość oleju, aby prawidłowo wypełnić wszystkie przestrzenie robocze układu teleskopowego.

Osiągnięcie odpowiedniego wysuwu jest kluczowe, aby zapewnić optymalny kąt wywrotu na poziomie 45 do 50 stopni. Taka wartość gwarantuje swobodne zsuwanie się materiałów sypkich bez ryzyka przeważenia pojazdu. Odległość między punktami podparcia determinuje z kolei ramię siły w mechanizmie. Zbliżenie dolnego gniazda do przedniej krawędzi skrzyni ułatwia wypychanie ciężaru na początku cyklu pracy. Równocześnie taki układ pozwala zastosować sprzęt o nieco mniejszym skoku maksymalnym. Klienci zaopatrujący się w firmie NOVATECH często analizują te odległości, aby dopasować specyfikację części do konkretnych wymiarów ramy nośnej.

Wpływ punktów podparcia na stabilność skrzyni ładunkowej

Sposób osadzenia mechanizmu warunkuje zachowanie całej konstrukcji podczas zrzutu materiału. Rozwiązania oparte na mocowaniu górnym typu oko są powszechnie stosowane w mniejszych pojazdach użytkowych. Górny koniec cylindra łączy się w nich bezpośrednio ze skrzynią, co upraszcza budowę i zmniejsza wagę instalacji. Modele wykorzystujące mocowanie dolne przenoszą natomiast główny punkt obrotu znacznie niżej, opierając go bezpośrednio na ramie głównej. Obniżenie środka ciężkości poprawia stabilność przy pracy na nierównym terenie, ale wymaga wygospodarowania głębszej strefy montażowej pod podłogą pojazdu.

Zastosowanie konkretnego modelu zależy ściśle od liczby sekcji wysuwnych. Małe wywrotki najczęściej wykorzystują trzy lub cztery człony o udźwigu rzędu od 4 do 11 ton. Każdy kolejny stopień ma mniejszą średnicę, co oznacza nieco mniejszą siłę generowaną przy tym samym ciśnieniu. Właściwie dopasowany silownik wywrotu do busa musi sprawnie współpracować z parametrami rozdzielacza hydraulicznego. Elementem krytycznym dla trwałości całego układu jest właściwe ułożysko mechanizmu. Zastosowanie dedykowanej kołyski oraz dopasowanych panewek chroni cylinder przed niszczącymi siłami bocznymi. Brak swobody wychyłu prowadzi do szybkiego wycierania się uszczelnień i zatarcia sekcji podczas rozładunku na pochyłym podłożu.

Konsekwencje błędnego dopasowania parametrów roboczych

Zignorowanie ograniczeń przestrzennych oraz błędne wyliczenie geometrii układu prowadzi do poważnych awarii eksploatacyjnych. Zbyt krótki skok roboczy fizycznie uniemożliwia osiągnięcie bezpiecznego kąta zrzutu ładunku, co skutkuje zatrzymywaniem się materiału na pace. Następstwem tego bywa deformacja zawiasów oraz uciążliwe problemy z prawidłowym domykaniem burt. Z kolei zbyt niska prędkość podnoszenia zazwyczaj sygnalizuje niewystarczający udźwig nominalny lub ciśnienie w układzie zasilającym spadające poniżej 200 barów.

Poważnym zagrożeniem jest samoczynne opadanie skrzyni po osiągnięciu maksymalnego wychyłu. Taki objaw ewidentnie wskazuje na przepuszczanie oleju przez wyeksploatowane pierścienie zgarniające. Zjawisko to często wynika ze wspomnianego wcześniej braku kompensacji naprężeń bocznych na kołysce. Przeciążone węzły kinematyczne szybko manifestują problem poprzez luzy w gniazdach sworzni lub groźne pęknięcia zmęczeniowe okolic ramy. Zaprojektowanie niezawodnego układu zrzutu zaczyna się od precyzyjnego pomiaru dostępnej przestrzeni i wyznaczenia osi obrotu. Dopiero na podstawie zweryfikowanej geometrii dobiera się poszczególne parametry cylindra, zapewniając bezkolizyjną i płynną pracę całej platformy ładunkowej.
